今日热议——您对SOLIDWORKS SimulationXpress了解多少？

SOLIDWORKSSimulationXpress为SOLIDWORKS用户提供了一个容易使用的初步应力分析工具。SimulationXpress通过在计算机上测试您的设计而取代昂贵并费时的实地测试可帮助您降低成本及上市时间。

SimulationXpress使用的仿真技术与SOLIDWORKSSimulation用来进行应力分析的技术相同。SOLIDWORKSSimulation的产品系列可提供更多的高级仿真功能。SimulationXpress的向导界面采用了所有Simulation界面的内容，可一步步指导您指定夹具、载荷、材料，进行分析和查看结果。

应力或静态分析根据材料、夹具及载荷计算零件中的位移、应变及应力。材料在应力达到某个程度时将失效。不同材料可承受不同程度的应力。SimulationXpress根据有限元法，使用线性静态分析来计算应力。线性静态分析在多种假定下计算零件中的应力。

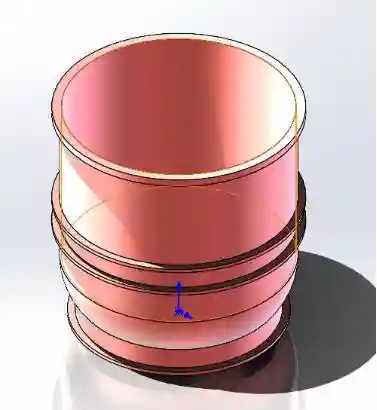

如图所见，这是流水线其中的一环，在此我们需要把桶夹取起来并移动到指定地点，此时桶内是有物料在内，所以在此，我们不仅需要考虑的是移动产生的力，同时还需要兼顾桶本身和物料的重力、夹取桶时的静应力。

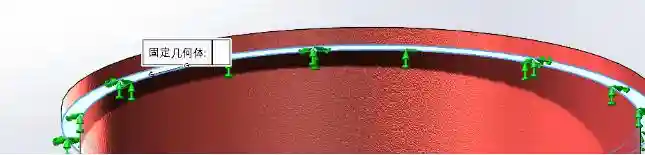

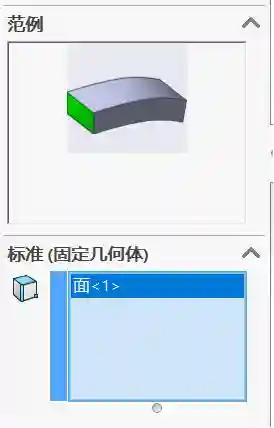

l添加夹具

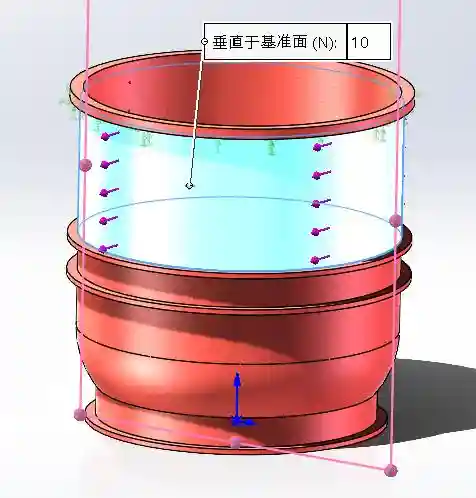

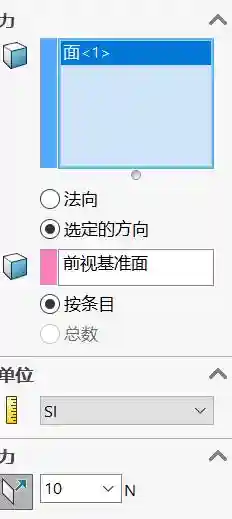

l添加移动力

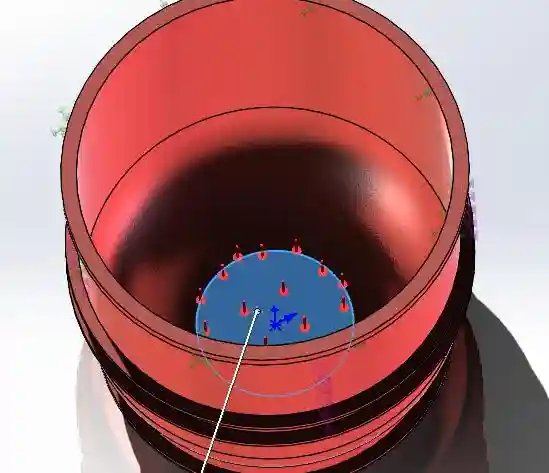

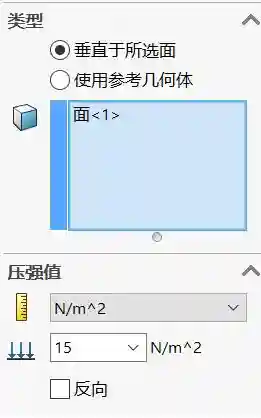

l添加重力

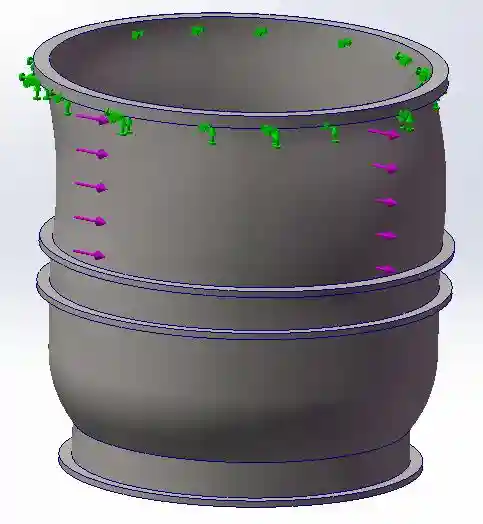

就会出来四个结果，SimulationXpress计算应力、位移、变形和应变，并将它们置于结果文件夹中。

最后检查一下安全系数，只要没超过预订的数字，大部分呈现的是蓝色，那么就表示这个结果是安全的。
