体外作用尺寸与体内作用尺寸
研思启迪坊
2025-12-17【学术指导】202人已围观
简介1.体外作用尺寸（EFS=externalfunctionsize）是指被测要素在给定长度上，与实际表面体外相接的理想面的尺寸。对于孔：体外相接尺寸即表示与孔内表面相接最大理想轴的直径，这个轴没有误差。如图所示。对于轴：体外相接尺寸即表示与轴外表面相接的最小理想孔的直径，这个孔没有误差。如图所示。2...
1.体外作用尺寸（EFS=externalfunctionsize）
是指被测要素在给定长度上，与实际表面体外相接的理想面的尺寸。
对于孔：体外相接尺寸即表示与孔内表面相接最大理想轴的直径，这个轴没有误差。如图所示。

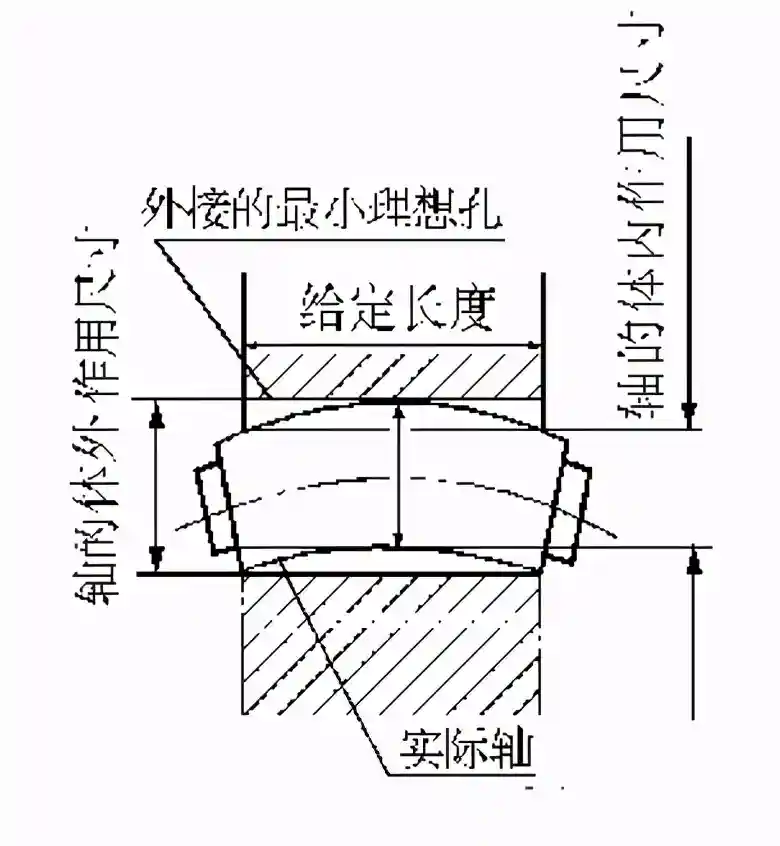

对于轴：体外相接尺寸即表示与轴外表面相接的最小理想孔的直径，这个孔没有误差。如图所示。
2.体内作用尺寸（IFS=internalfunctionsize）
是指被测要素在给定长度上,与实际表面体内相接的理想面的尺寸。
对于孔：体内作用尺寸即表示与孔内表面相接理想孔的直径，这个理想孔不能超出实际孔之外，没有误差。如上图所示。
对于轴：体内作用尺寸即表示与轴外表面相接理想轴的直径，这个理想轴不能超出实际轴之外，没有误差。如上图所示。
