消防安全疏散图的优化设计
研思启迪坊
2026-01-07【学术指导】66人已围观
简介某酒店楼层消防疏散示意图如下：图一在对比一下以下疏散平面图图二图二相对于图一的消防疏散图有以下优化点：每个疏散平面图应有图名，图名使用中文或根据单位情况增加中文、英文或少数民族语言除了小型场所，其他每个疏散图均应包括总平面图。应包括：a)集合点位置b)整个设施场所的平面图，图中突出显示疏散详图所包含...
某酒店楼层消防疏散示意图如下：
图一
在对比一下以下疏散平面图

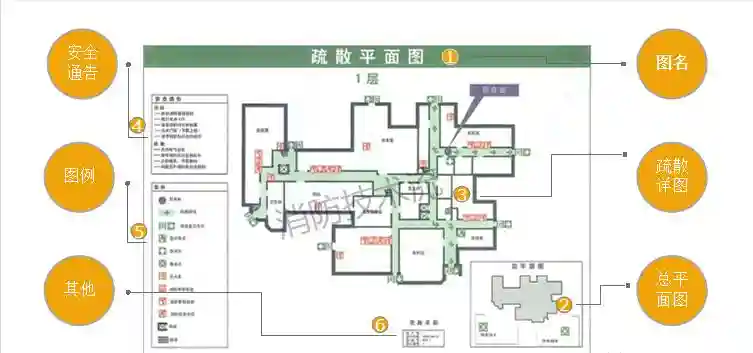

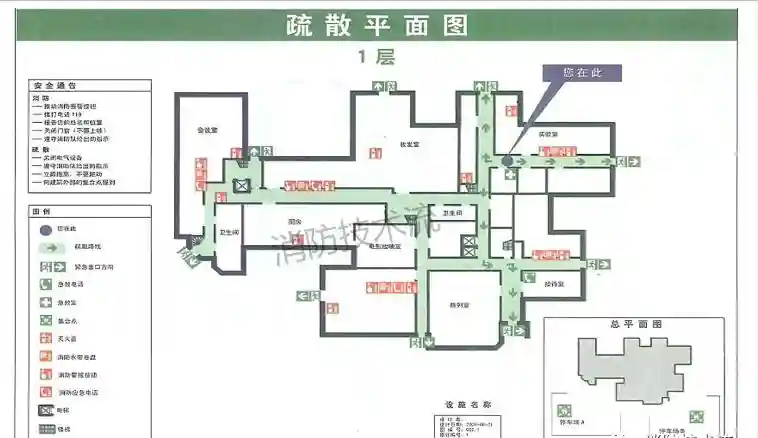

图二
图二相对于图一的消防疏散图有以下优化点：
每个疏散平面图应有图名，图名使用中文或根据单位情况增加中文、英文或少数民族语言

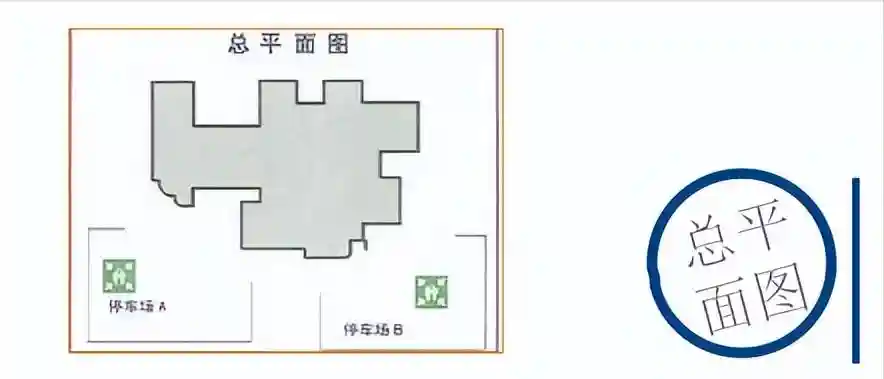

除了小型场所，其他每个疏散图均应包括总平面图。
应包括：
a)集合点位置
b)整个设施场所的平面图，图中突出显示疏散详图所包含的特定部分
c)周围区域的简化图示

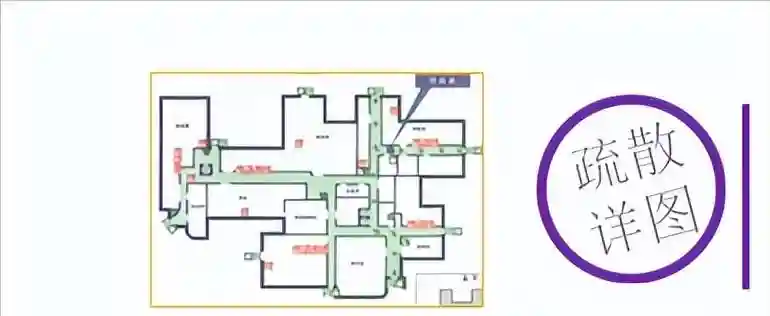

a)包换所有横向、纵向的的紧急出口和疏散路线
b)观察者的位置【您在此”Youarehere”】
c)出口的位置
d)紧急消防设备及应急救援设备
e)作为建筑特征的的电梯位置等
疏散通道应始终伴有消防安全通告和应急安全通告
疏散平面图上应显示图例，图例应给出疏散平面图上使用的安全标志、图形符合及颜色的含义
a)图的设计者b)设施名称c)楼层名称d)图的设计如期和修订编号e)图编号等
